一、 平衡式泡沫比例混合裝置概述
平衡式比例混合裝置是向泡沫消防系統提供泡沫混合液的新型泡沫滅火裝置。在滅火過程中，因其采用常壓泡沫液儲罐，泡沫液可以邊使用邊補充，從而保證了泡沫滅火系統的工作連續性，不會因為補充泡沫液而中斷工作，影響滅火進程。因此平衡式泡沫比例混合裝置被廣泛用于石油化工、港口碼頭、油庫、機場（庫）、海上平臺等大規模的泡沫消防系統。
二、 平衡式泡沫比例混合裝置主要特點
１．通過平衡閥動態調節進入泡沫比例混合器的泡沫液量，保證了精確的混合比；
２．不銹鋼泡沫液泵供給泡沫液，使得泡沫混合液工作壓力和流量有較大的適應范圍，不會因泡沫液的腐蝕而銹死；
３．常壓、無囊泡沫液儲罐，維護簡便，可靠性高；
４．呼吸閥維持泡沫液儲罐內外壓力平衡；
5．安全閥緊急泄壓保證裝置管路安全；
6．裝置適用于目前各類泡沫滅火劑（蛋白、氟蛋白、水成膜等）；
7．滅火過程中可以隨時添加泡沫液，能更好的滿足現代大型泡沫消防工程的需求；
8．裝置采用自動/手動切換控制，操作簡單
三、平衡式泡沫比例混合裝置型號及技術參數
參數
型號
進出口通徑
混合比(%)
工作壓力(MPa)
壓力損失(MPa)
流量范圍(L/s)
使用溫度(℃)
儲罐容積 (m3)
PHP64
DN80
3或6
0.6～1.2
≤0.15
18～64
0~40
8~25
PHP100
DN100
60～100
PHP120
DN150
70～120
PHP150
DN150
100～150
PHP260
DN200
190～260
四、 平衡式泡沫比例混合裝置工作原理
火情發生時，由泡沫液泵將儲存在常壓容器內的泡沫液注入平衡閥，經平衡閥的調節作用，泡沫液與比例混合器主管路壓力水混合成一定比例的泡沫混合液。泡沫混合液被輸送至泡沫產生器、泡沫槍、泡沫炮或其它泡沫設備，產生空氣泡沫撲救甲、乙、丙類液體火災。
平衡閥是該裝置中一個重要組成部件，它根據系統水壓和泡沫泵提供的泡沫液壓力實際情況，動態的自動調整自身閥門打開的程度，以控制進入比例混合器的泡沫液流量，使得適量的泡沫液進入比例混合器與壓力水混合，從而得到所需比例的泡沫混合溶液。
泡沫液泵有電機、水輪機或柴油機驅動等幾種可選驅動方式。
五、 平衡式泡沫比例混合裝置基本組成

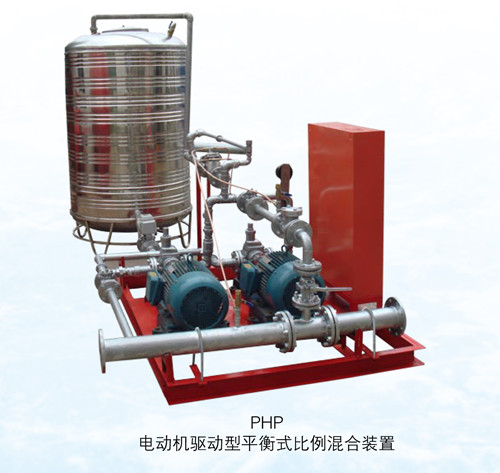

PHP型平衡式比例混合裝置采用平衡壓力式比例混合形式，主要由常壓泡沫液貯罐、控制系統、泡沫泵組（由電機、水輪機、或柴油機驅動）、平衡閥、安全泄壓閥、比例混合器、過濾器等相關組件和管路組成。
