泡沫產生器，又稱空氣泡沫產生器、泡沫發生器、泡沫產生器，是一種固定安裝在油罐上，產生和噴射空氣泡沫的滅火設備。當泡沫消防車固定消防泵供給的泡沫混合液流，經輸送管道通過產生器時，形成空氣泡沫，撲滅油類火災。
供貨時其噴管組只包括法蘭、墊片、緊固件等，而噴管、彎頭由用戶自購并自行加工配制成噴管組。產生器應水平安裝在儲罐壁上部，不宜安裝在儲罐頂部。安裝時罩板朝下，不宜側裝。用于外浮頂儲罐時，應安裝在儲罐頂端的泡沫導流罩上。
安裝產生器時在儲罐壁的開孔，應保證儲罐上部要保留有足夠的空間，儲存液體的液面要低于產生器進口，應在儲存液面線以下，以免影響泡沫質量及泡沫形成，并防止液體從產生器口流出。
技術參數編輯
泡沫產生器一般有四種型號：PC-4，PC-8，PC-16，PC-24。
1、 具體技術參數如下：
① 型號 PC-4：工作壓力為0.5MPa時，混全液為4升/秒，泡沫發生量為25升
② 型號 PC-8：工作壓力為0.5MPa時，混全液為8升/秒，泡沫發生量為50升
③ 型號 PC-16：工作壓力為0.5MPa時，混全液為16升/秒，泡沫發生量為100升
④ 型號PC-24：工作壓力為0.5MPa時，混全液為24升/秒，泡沫發生量為150升
2、 工作壓力范圍0.2-0.5MPa。
3、 玻璃片在0.1-0.2MPa壓力下被沖破。
主要性能編輯
表1
型號
工作壓力
混合液量
空氣泡沫量
（MPa）
（升/秒）
PC4
PC8
PC16
PC24
0.5
4
8
16
24
25
50
100
150
結構原理編輯

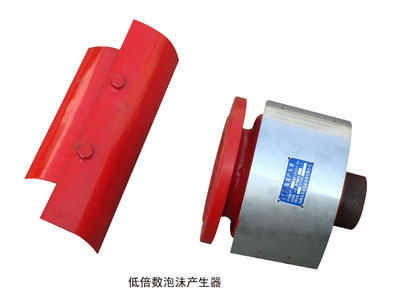

泡沫產生器主要由殼體組、泡沫噴管組和導板組三個部份構成。
當泡沫混合液流過產生器噴咀時，形成擴散的霧化射流，在其周圍產生負壓，從而吸入大量空氣形成空氣泡沫，空氣泡沫通過泡沫噴管和導板輸入貯罐內，沿罐壁淌下，平穩地覆蓋在燃燒液面上。
空氣泡沫產生器以下部分組成：1、密封玻璃2、玻璃壓圈3、噴咀4、濾網5、罩板6、殼體 7、泡沫噴管組8、殼體組9、導板組
表2 尺 寸 及 重 量
型 號
尺 寸（毫米）
重量（公斤）
L
L1
L2
L3
L4
H
D
D1
D2
PC4
1000
216
220
160
60
190
ZG2″
160
165
15
PC8
1000
228
250
170
66
210
ZG21/2″
185
190
20
PC16
1000
230
400
210
98
270
ZG3″
235
260
24
PC24
1000
234
550
225
130
302
ZF4″
260
290
40
注：重量中不包括用戶自行配制的管和彎頭重量。
表3 泡沫噴管組用戶自配件尺寸參考表
型 號
D3
D4
L5
L6
L7
L8
L9
90°彎頭
PC4
130
75.5
952
108
110
30
5
21/2″
PC8
150
88.5
945
111
116
32
5
3″
PC16
200
140
918
118
122
41
5
5″
PC24
225
105
907
122
132
45
5
6″
表4 密封玻璃尺寸表
型 號
D5
D6
PC4
78
64
PC8
93
79
PC16
139
124
PC24
165
149
使用說明編輯
1、空氣泡沫產生器進口標定工作壓力為0.5Mpa，也可以在0.3—0.5Mpa壓力范圍內使用，但混合量和泡沫量相應變化。
2、從水泵上要配有PH32、PH64型空氣泡沫混合器按比例輸送空氣泡沫液。
3、本產生器配有3%型和6%型普通空氣泡沫液。
4、為防止易燃液體貯罐內氣體蒸發外漏，殼體出口端必須安裝密封玻璃。該玻璃一面刻有易碎裂痕，混合液流壓力在0.1—0.2Mpa時即可沖碎。易碎裂痕一面應朝噴出口方向安裝。
5、導板安裝在貯罐內壁上，保證泡沫罐壁淌下、平穩地覆蓋在燃燒液面上，以提高滅火效果。
6、空氣泡沫產生器進口管孔徑不得小于D所規定的尺寸。
安裝保養編輯
1、空氣泡沫產生器上有產品標牌，注明產品名稱、型號、規格、制造日期和廠名，安裝前要根據產品型號參照?qǐng)D2和表3所列尺寸由用戶自行配制泡沫噴管組。
2、罐壁上開孔位置和尺寸參照?qǐng)D4和表5。
3、先將導板組裝在貯罐內壁上，然后再裝泡沫噴管組和殼體組，罩板應在上方。
4、安裝結束后進行泡沫噴射試驗一次，以觀察噴射泡沫是否正常，水泵供水壓力和產生器進口壓力是否符合要求；管路有無滲漏現象等，最后安裝好密封玻璃。
5、空氣泡沫產生器整個管道必須保證暢通，要經常檢查是否有堵塞現象。密封玻璃是否完好。
6、為了避免和減輕貯罐壁變形時對管道的破壞，最好在生產器進口管道中安裝一段相同口徑的金屬軟管。
表5 貯罐壁上開孔位置尺寸參考表
型號
H1
D7
D8
d/孔數
PC4
180
130
80
14/4
PC8
200
152
95
18/4
PC16
240
210
150
18/8
PC24
280
240
180
18/8
